Kabelová konfekce
Upravené dvoužilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V201 PVC
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
V201/81 2051 – H03VH7H-F 2x0,50 mm2 2 m
V201/82 2051 – H03VVH2-F 2x0,50 mm2 2 m
V201/82 2071 – H03VVH2-F 2x0,75 mm2 50 m
V201/87 2071 – H05VVH2-F 2x0,75 mm2 50 m
Použití
Lehká přenosná zařízení, kuchyňské spotřebiče, audio, video, DVD, TV, trafo-pájky, kulmy, fény.
Upravené dvoužilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V202 PVC
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
V202/86 2071 – H05VV-F 2x0,75 mm2 50 m/S
V202/86 2101 – H05VV-F 2x1 mm2 50 m/S
V202/86 2151 – H05VV-F 2x1,5 mm2 50 m/S
S = Možnost úpravy do spirály
Při úpravě kabelu spirálováním je maximální délka 0,85 m. Pracovní délka spirály je trojnásobek délky ve smrštěném stavu.
Použití
Vysavače, lehká zahradní technika, elektrické sekačky.
Upravené dvoužilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V204 PVC
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
V204/86 2079 – H05VV-F 2x0,75 mm2 50 m
V204/87 2079 – H05VVH2-F 2x0,75 mm2 50 m
Použití
Pro spotřebiče s elektronickou regulací.
Upravené dvoužilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V204 Pryž
Konstrukce metráže
Pryž, 2 žíly
Katalogové číslo – Metráž Max. délka
V204/93 2109 – H05RN-F 2x1 mm2 50 m
Použití
Pro spotřebiče s elektronickou regulací.
Upravené dvoužilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V206 Pryž
Konstrukce metráže
Pryž, 2 žíly
Katalogové číslo – Metráž Max. délka
V206/52 2101 – CGSG 2x1 mm2 50 m
V206/94 2101 – H07RN-F 2x1 mm2 50 m
V206/94 2151 – H07RN-F 2x1,5 mm2 50 m
Použití
Ruční nářadí pro zvýšené namáhání v normálním prostředí: brusky, vrtačka, pily.
Upravené dvoužilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V207 PVC
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
V207/88 2107 – V05V3V3-F 2x1 mm2 50 m
Použití
Jako přívod v prostředí s nízkými teplotami.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V301 PVC
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
V301/85 3077 – H03VV - F 3G0,75mm2 50 m/S
V301/86 3077 – H05VV - F 3G0,75mm2 50 m/S
V301/86 3107 – H05VV - F 3G1 mm2 50 m/S
V301/86 3157 – H05VV - F 3G1,5 mm2 50 m/S
S = Možnost úpravy do spirály
Při úpravě kabelu spirálováním je maximální délka 0,85 m.
Pracovní délka spirály je trojnásobek délky ve smrštěném stavu
Použití
Bílá technika – stojanové lampy, mrazničky, pračky, sušičky. Spirála – elektrické sušáky do koupelny.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V301 Pryž
Konstrukce metráže
Pryž, 3 žíly
Katalogové číslo – Metráž Max. délka
V301/91 3107 – H05RR - F 3G1 mm2 50 m
V301/91 3157 – H05RR - F 3G1,5 mm2 50 m
V301/93 3107 – H05RN - F 3G1 mm2 50 m
Použití
Veškerá tepelná technika – vařiče, toustovače, remosky, ruční nářadí s ochranným vodičem.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V301 PUR
Konstrukce metráže
PUR, 3 žíly
Katalogové číslo – Metráž Max. délka
V301/84 3107 – V05VQ - F 3G1 mm2 50 m/S
V301/84 3157 – V05VQ - F 3G1,5 mm2 50 m/S
S = Možnost úpravy do spirály
Při úpravě kabelu spirálováním je maximální délka 0,85 m.
Pracovní délka spirály je trojnásobek délky ve smrštěném stavu
Použití
Gastro zařízení. Vynikající mechanické vlastnosti a odolnost proti oděru, velmi odolné proti chemikáliím.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V302 PVC
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
V302/86 3079 – H05VV - F 3G0,75 mm2 50 m
V302/86 3109 – H05VV - F 3G1 mm2 50 m
V302/86 3159 – H05VV - F 3G1,5 mm2 50 m
Použití
Světelné reklamy, mrazicí boxy, prodlužovačky.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V302 Pryž
Konstrukce metráže
Pryž, 3 žíly
Katalogové číslo – Metráž Max. délka
V302/91 3109 – H05RR - F 3G1 mm2 50 m
V302/91 3159 – H05RR - F 3G1,5 mm2 50 m
V302/93 3109 – H05RN - F 3G1 mm2 50 m
Použití
Elektrické topení, prodlužovačky, čerpadla.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V303 PVC
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
V303/86 3105 – H05VV - F 3G1 mm2 50 m
V303/86 3155 – H05VV - F 3G1,5 mm2 50 m
Zvláštní vlastnosti
Stupeň ochrany krytí – IP44
Použití
Koupelny, mokré provozy a všude tam, kde je normou vyžadováno krytí IP44.
Upravené třížilové pohyblivé přívody s neoddělitelnou vidlicí: Typ V303 Pryž
Konstrukce metráže
Pryž, 3 žíly
Katalogové číslo – Metráž Max. délka
V303/93 3075 – H05RN - F 3G0,75 mm2 50 m
V303/94 3105 – H07RN - F 3G1 mm2 50 m
V303/94 3155 – H07RN - F 3G1,5 mm2 50 m
V303/97 3155 – H07BB - F 3G1,5 mm2 50 m
Zvláštní vlastnosti
Stupeň ochrany krytí – IP44
Použití
Vodní čerpadla, kalová čerpadla a všude tam. kde je normou vyžadováno krytí IP44. H07BB – F má teplotní odolnost pláště až +90 °C a je vhodný do prostředí se zvýšeným teplotním namáháním.
Upravené pohyblivé přívody s neoddělitelnou vidlicí a pojistkou: Typ V304 PVC
Konstrukce metráže
PVC, 2 nebo 3 žíly
Katalogové číslo – Metráž Max. délka
V304/86 3076 – H05VV - F 3G0,75 mm2 50 m
V304/86 3106 – H05VV - F 3G1 mm2 50 m
V304/86 3156 – H05VV - F 3G1,5 mm2 50 m
Zvláštní vlastnosti
Ve vidlici pojistka 3 - 13A
Použití
Určeno pro anglický trh, ve vidlici je pojistka 3 -13 A.
Upravené pohyblivé přívody s nástrčkou: Typ N2
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
N2/81 2050 – H03VH7H - F 2x0,50 mm2 2 m
Použití
Elektrické dojičky.
Upravené pohyblivé přívody s nástrčkou: Typ N2/V201
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
N2/81 2051 – H03VH7 - F 2x0,50 mm2 2 m
Použití
Elektrické holicí strojky.
Upravené pohyblivé přívody s pro spotřebiče třídy 1: Typ N5
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
N5/86 3070 – H05VV - F 3G0,75 mm2 2 m
N5/86 3100 – H05VV - F 3G1 mm2 50 m
Použití
Osobní počítače.
Upravené pohyblivé přívody s neoddělitelnou vidlicí a nástrčkou: Typ N5/V301
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
N5/86 3077 – H05VV - F 3G0,75 mm2 2 m
N5/86 3107 – H05VV - F 3G1 mm2 50 m
Použití
Počítačová technika, TV technika, ve zdravotnictví.
Upravené pohyblivé přívody s neoddělitelnou vidlicí a nástrčkou: Typ N6/V302
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
N5/86 3079 – H05VV - F 3G0,75 mm2 2 m
N5/86 3109 – H05VV - F 3G1 mm2 50 m
Použití
Počítačová technika, TV technika, ve zdravotnictví.
Upravené pohyblivé přívody s neoddělitelnou vidlicí a nástrčkou: Typ N6/V201
Konstrukce metráže
PVC, 2 žíly
Katalogové číslo – Metráž Max. délka
N6/82 2051 – H03VVH2-F 2x0,50 mm2 2 m
Použití
DVD, audio technika.
Upravené pohyblivé přívody s propojovací přívodkou: Typ P5
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
P5/86 3070 – H05VV-F 3G0,75 mm2 2 m
P5/86 3100 – H05VV-F 3G1 mm2 50 m
Použití
Osobní počítače.
Upravené pohyblivé přívody s propojovací přívodkou: Typ P5/N5
Konstrukce metráže
PVC, 3 žíly
Katalogové číslo – Metráž Max. délka
P5/86 3070 – H05VV-F 3G0,75 mm2 2 m
P5/86 3100 – H05VV-F 3G1 mm2 50 m
Použití
Osobní počítače.
Kabely do 300 V s PVC pláštěm upravené do spirály typu H03VV-F dle HD 21.5
Konstrukce metráže
– kabel dle harmonizované řady
– jmenovité napětí 300/300 V
– materiál izolace žil PVC
– materiál pláště PVC
– ohebné jádro (lanko) třídy 5
– barevné provedení žil, dle HD 308 S2
– délka spirály v klidovém stavu *)
(A=800 mm, B=600 mm, C=300 mm, D=jiná délka)
– upravené volné konce
Použití
Spirálu lze natáhnout na 3 násobek délky v klidovém stavu při zachování tvarové paměti.
Kabely do 500 V s PVC pláštěm upravené do spirály typu H03VV-F dle HD 21.5
Konstrukce metráže
– kabel dle harmonizované řady
– jmenovité napětí 500/500 V
– materiál izolace žil PVC
– materiál pláště PVC
– ohebné jádro (lanko) třídy 5
– barevné provedení žil, dle HD 308 S2
– délka spirály v klidovém stavu *)
(A=800 mm, B=600 mm, C=300 mm, D=jiná délka)
– upravené volné konce
Použití
Spirálu lze natáhnout na 3 násobek délky v klidovém stavu při zachování tvarové paměti.
Kabely do 500 V s polyuretanovým pláštěm upravené do spirály typu V05VQ-F dle PN-NKT-087-10
Konstrukce metráže
– kabel dle neharmonizované řady
– jmenovité napětí 300/500 V
– materiál izolace žil PVC
– materiál pláště TMPU
– spirálový přívod
– ohebné jádro (lanko) třídy 5
– barevné provedení žil, dle HD 308 S2
– délka spirály v klidovém stavu
(A=800 mm; B=600 mm; C=300 mm; D, E=jiná délka)
– Upravené volné konce
– barva pláště černá
Použití
Spirálu lze natáhnout na 3 násobek délky v klidovém stavu při zachování tvarové paměti.

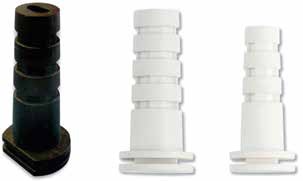

Standardně vyráběné průchodky pro kabely řady H03VV-F, H03VVH2-F, H05VV-F, H05VVH2-F
Použití
Průchodka zajišťuje ochranu vodiče při průchodu různými kryty do přístrojů před poškozením pláště kabelu, zajišťuje větší poloměr ohybu při manipulaci s kabelem. Pokud je průchodka přímo nalisována na kabel, zajišťuje jej také proti vytažení z přístroje.
Způsob dodání
samostatně nebo přímo na kabelech upravených šňůr.

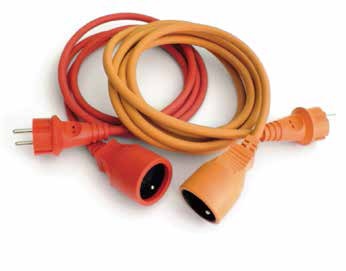

Prodlužovací přívody
Prodlužovací kabely
Konstrukce
Jmenovité napětí (V) 250 V
Materiál izolace Pryžová směs
EI4 HD 22.1 (EN 50363-1)
Materiál pláště Pryžový vulkanizát
EM3 HD 22.1 (EN 50363-2-1)
Barva pláště oranžová, černá
(jiná barva po dohodě)
Zkušební napětí (kV) 2
Rozsah teplot při provozu (°C) -40 až +60
Materiál vodiče: Z jemných lanovaných Cu drátů podle EN 60228 tř. 5 (resp. IEC 60228 tř. 5/ VDE 0295 tř. 5)
Značení žil: Podle HD 308 S2:2001
(EN 50363-2-1/ DIN VDE 0293-308)
Průřez kabelu: 1,5 mm2 ; 2,5 mm2
Délky: 10, 15, 20, 25, 30 m
libovolné délky prodlužovacích kabelů
lze vyrobit na zakázku
Ukončení: Zástrčka s krytím IP 44 proti stříkající
vodě/ zásuvka
Použití
Ruční elektrické nářadí.
